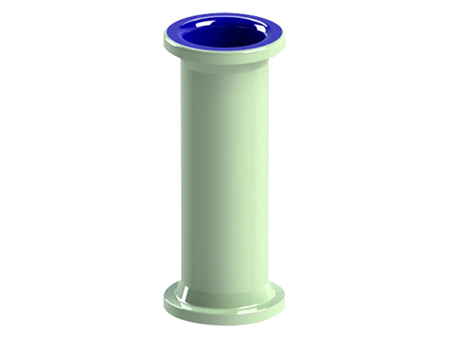

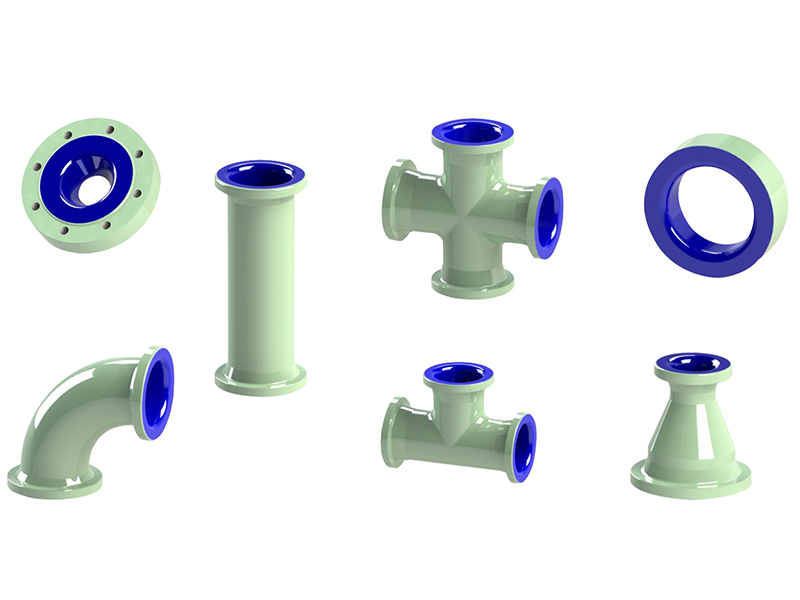

Эмалированные трубы и фитинги

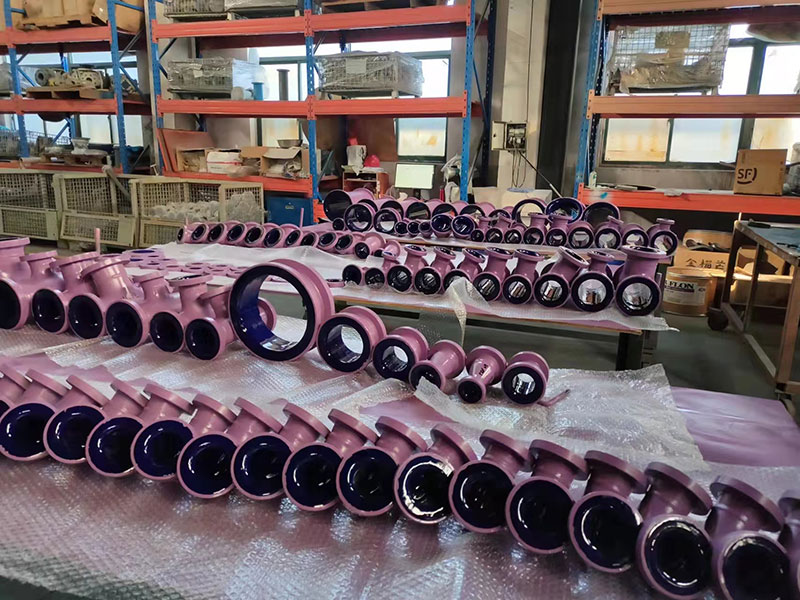

Qianqiao специализируется на производстве и поставке эмалированных труб и фитингов длиной от 100 до 4000 мм (DN25 - DN2000). Стеклянная футеровка, являющаяся важнейшим элементом подачи материала, гарантирует гладкую поверхность труб и фитингов, обеспечивая при этом качественную химическую стабильность и превосходную коррозионную стойкость ко всем неорганическим кислотам и органическим кислотам (за исключением плавиковой кислоты и горячей концентрированной фосфорной кислоты), а также органическим растворителям.

Преимущества

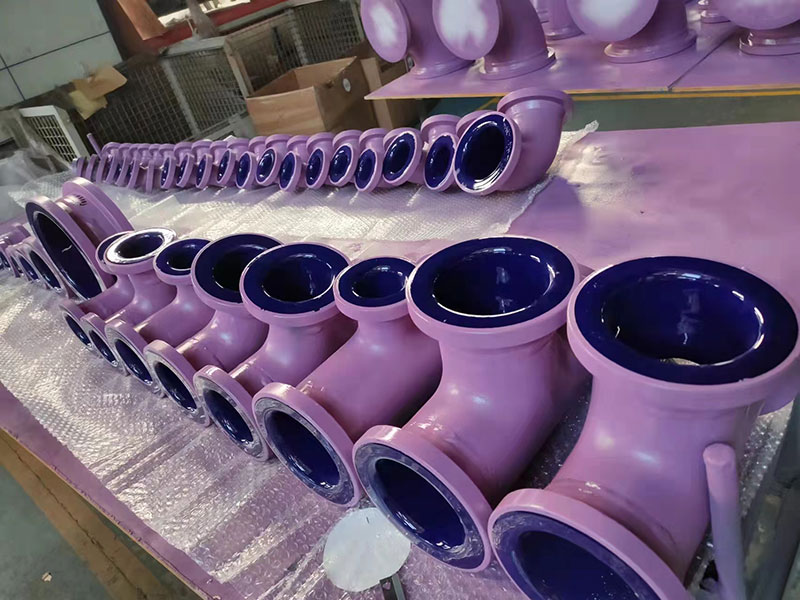

Все эмалированные колена проходят процесс холодного напыления, который требует от нашего персонала многократного измельчения, обработки и сушки эмалевой пудры. Благодаря этому процессу эмалированные колена имеют слой покрытия одинаковой толщины, а эмалированный слой плотно прилегает к поверхности металлического трубопровода, избегая образования пузырей и предотвращая отпадение покрытия.
Основываясь на передовых технологиях эмалирования, Qianqiao производит эмалированную трубопроводную продукцию, соответствующую национальным, европейским стандартам и стандартам DIN.
У нас есть возможность наносить кремнийсодержащую эмаль на стальную поверхность. Благодаря высокотемпературному обжигу около 900°C однородный и плотный слой эмали прочно закрепляется на металлической поверхности, толщина слоя составляет от 0,8мм до 2мм.
Qianqiao установила длительные партнерские отношения с известными европейскими производителями фарфоровой эмали. Надежная и качественная керамогранитная эмаль, поставляемая производителями, позволяет стабильно использовать наши эмалированные трубы и фитинги даже в таких суровых условиях, как хлоруксусная кислота.

Прямые трубы
Колена
Тройники
Крестовины
Редукторы
Прокладочные кольца
Переходные фланцы

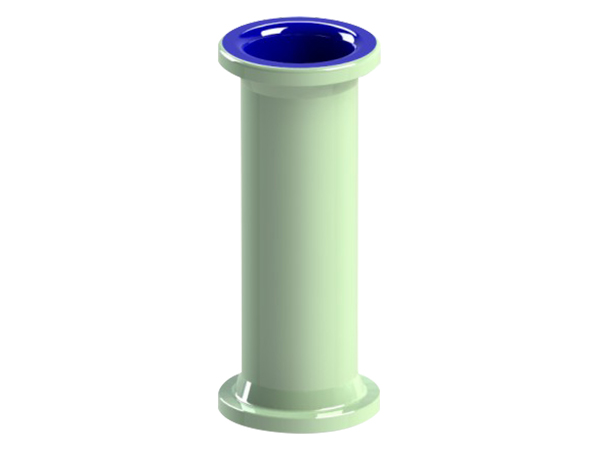

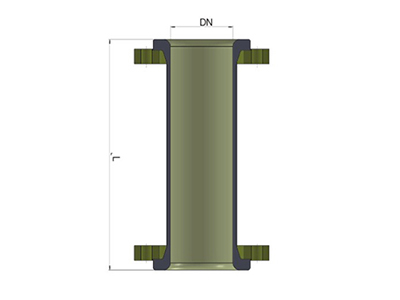

Прямые эмалированные трубы

L	DN
L	25	32	40	50	65	80	100	125	150	200	250	300	400	500
100	0.8	1	1.2	1.7	2.5	3.4	3.9
150	1	1.2	1.4	2	3	3.9	4.8	6.4	7.9	12.1	17.4	21.1	36.6	46.8
200	1.1	1.4	1.6	2.2	3.5	4.5	5.6	7.5	9.3	14.2	20.7	25.0	41.5	53.5
250	1.2	1.5	1.8	2.5	3.9	5.1	6.5	8.6	10.8	16.2	23.9	28.8	46.4	60.2
300	1.4	1.7	2.0	2.8	4.4	5.6	7.3	9.7	12.2	18.3	27.1	32.7	51.2	66.9
400	1.6	2.0	2.4	3.3	5.4	6.8	9.0	11.8	15.0	22.5	33.6	40.4	61.0	80.4
500	1.9	2.4	2.8	3.9	6.4	7.9	10.6	14.0	17.8	26.6	40.1	48.1	70.7	93.8
600	2.2	2.7	3.2	4.5	7.3	9.1	12.3	16.1	20.6	30.8	46.5	55.9	80.5	107.2
700	2.4	3.1	3.6	5.0	8.3	10.2	14.0	18.3	23.4	34.9	53.0	63.6	90.2	120.7
750	2.6	3.3	3.8	5.3	8.8	10.8	14.8	19.4	24.8	37.0	56.2	67.4	95.1	127.4
800	2.7	3.4	4.0	5.6	9.3	11.4	15.7	20.4	26.2	39.1	59.5	71.3	100.0	134.1
900	3.0	3.8	4.4	6.1	10.3	12.5	17.3	22.6	29.1	43.2	65.9	79.0	109.7	147.6
1000	3.2	4.1	4.8	6.7	11.2	13.7	19.0	24.7	31.9	47.4	72.4	86.7	119.5	161.0
1200	3.8	4.8	5.6	7.8	13.2	16.0	22.4	29.1	37.5	55.7	85.3	102.2	138.9	187.9
1500	4.6	5.8	6.8	9.4	16.1	19.4	27.4	35.5	45.9	68.1	104.7	125.3	168.2	228.2
1800	5.4	6.9	8.0	11.1	19.0	22.9	32.4	42.0	54.4	80.6	124.1	148.5	197.4	268.6
2000	5.9	7.5	8.7	12.2	20.9	25.1	35.7	46.3	60.0	88.9	137.1	163.9	216.9	395.5
2500				15.0	25.8	30.9	44.1	57.1	74.1	107.7	136.4	202.5	265.7	362.7
3000				17.7	30.6	36.6	52.5	67.8	88.2	130.4	201.8	241.1	314.4	429.9

Просмотреть все

Скачать технические характеристики

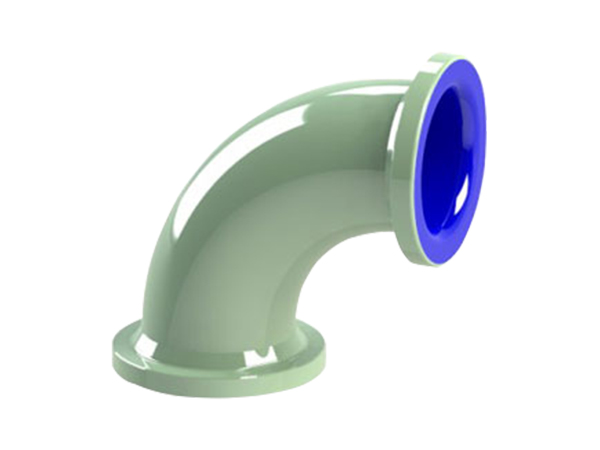

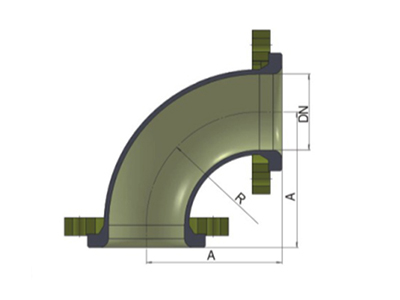

Эмалированные колена

		DN
		25	32	40	50	65	80	100	125	150	200	250	300	400	500
45°	A	60	65	70	80	85	95	105	125	150	180	220	250	300	360
	R	38	48	57	76	95	114	152	190	229	305	381	457	610	762
	daN(kg)	0.785	1.1	1.375	2.075	2.855	3.28	4.93	7.6	11.28	15.36	22.2	26.69	32.1	38.28
90°	A	99	117	113	141	167	153	120	130	272	247	294	345	446	548
	R	62	80	76	102	128	114	193	228	229	203	254	305	406	508
	daN(kg)	1.07	1.45	1.75	2.75	3.91	4.56	7.46	11.2	16.55	22.72	34.4	41.38	50.23	60.56

Скачать технические характеристики

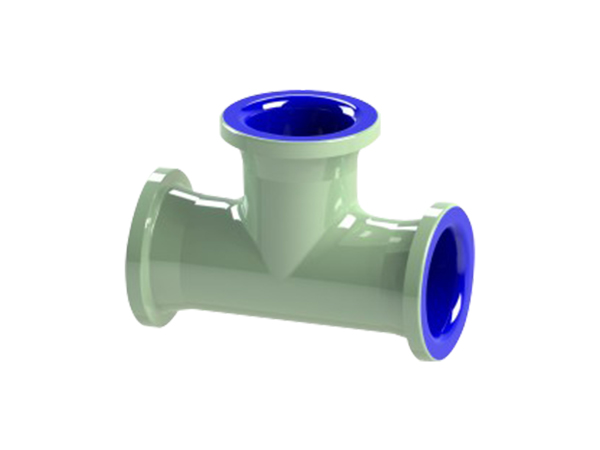

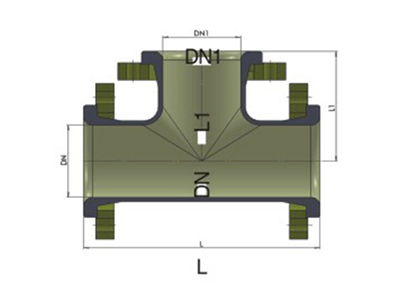

Эмалированные тройники

DN	25	32	40	50	65	80	100	125	150	200	250	300	400
L	180	210	220	240	260	280	310	340	390	460	540	630	740
L1	90	105	110	120	130	140	155	170	195	230	270	315	370
daN	1.98	2.74	3.39	4.85	6.72	8.29	12.88	17.67	24.63	39.73	64	85.34	151.9

Скачать технические характеристики

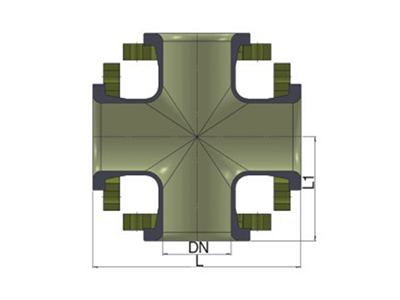

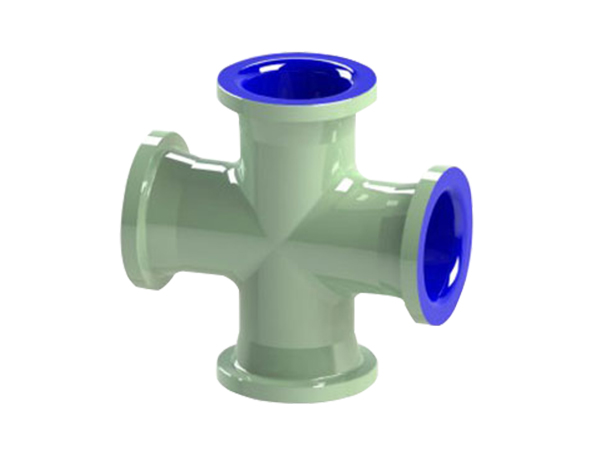

Эмалированные крестовины

DN	25	32	40	50	65	80	100	125	150	200	250	300	400
L	180	210	220	240	260	280	310	340	390	460	540	630	740
L1	90	105	110	120	130	140	155	170	195	230	270	315	370
daN	1.98	2.74	3.39	4.85	6.72	8.29	12.88	17.67	24.63	39.73	64	85.34	151.9

Скачать технические характеристики

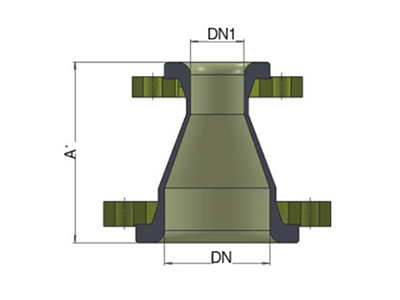

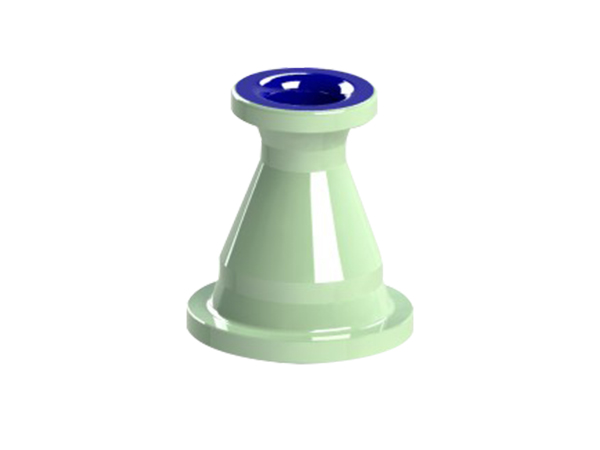

Эмалированные редукторы

DN1	DN
	25		32		40		50		65		80		100		125		150		200		250		300		400
	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN	L	DaN
32	140	0.9
40	140	1.3	140	1.4
50	140	2	140	2.1	140	2.2
65	150	2.2	150	2.3	150	2.4	150	2.5
80	160		160	2.6	160	3.4	160	3.5	160	3.6
100	175				175	4.3	175	5	175	5.1	175	5.4
125	200						200	6.8	200	6.9	200	7.4	200	8.8
150	225								225	8.7	225	8.5	225	10	225	10.5
200	250										250	14.4	250	15.4	250	15.8	250	16.9
250	300												300	22.5	300	22.8	300	23.6	300	25.9
300	325														325	28.7	325	29.6	325	32	325	35.6
400	450																		450	44.6	450	51.3	450	55
500	600																						600	81.11	600	96.6

Просмотреть все

Скачать технические характеристики

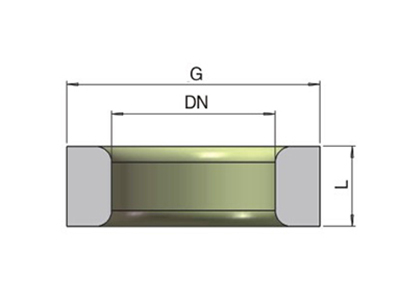

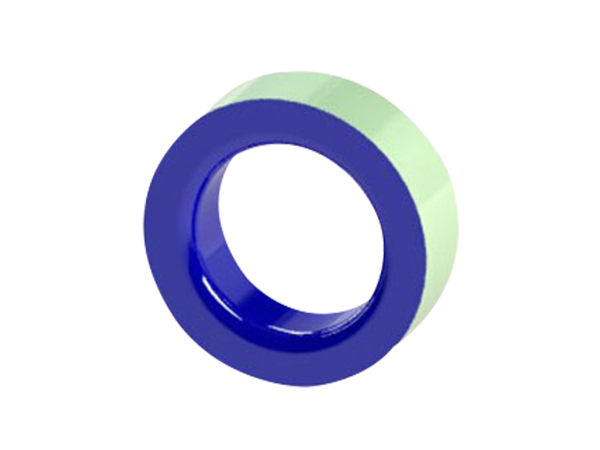

Эмалированные прокладочные кольца

L	DN	25	32	40	50	65	80	100	125	150	200	250	300	400	500
L	G	60	78	88	102	122	138	158	188	214	269	322	370
12		0.3	0.4	0.5	0.6	0.8	1	1.1	1.4	1.6	23	2.9	3.3
15		0.4	0.2	0.6	0.7	1	1.2	1.4	1.7	2	2.9	3.7	4.1
20		0.5	0.3	0.8	1	1.3	1.6	1.8	2.3	2.7	3.8	4.9	5.5	10.2	13.1
25		0.6	0.8	0.9	1.2	1.6	2	2.3	2.9	3.4	4.8	6.1	6.9	12.8	16.3
30		0.7	0.9	1.1	1.4	2	2.4	2.7	3.4	4.1	5.8	7.3	8.3	15.4	16.9
35		0.9	1.1	1.3	1.7	2.3	2.8	3.2	4	4.8	4.8	4.8	4.8	17.9	22.9
40		1	1.2	1.5	1.9	2.6	3.2	3.6	4.6	5.4	7.7	9.8	11	20.5	26.2
45		1.1	1.3	1.7	2.1	3	3.6	4.1	5.2	6.1	8.6	11	12.4	23	29.4
50		1.2	1.5	1.9	2.4	3.3	4	4.5	5.7	6.8	9.6	12.2	13.8	25.6	32.7
60		1.5	1.8	2.2	2.8	4	4.8	5.4	6.9	8.2	11.5	14.7	16.6	30.7	39.2
70		1.7	2.1	2.6	3.3	4.6	5.6	6.3	8	9.5	13.4	17.1	19.3	35.8	45.8
80		1.9	2.4	3	3.8	5.3	6.4	7.2	9.2	10.9	15.4	19.6	22.1	41	52.3
90		2.2	2.7	3.4	4.3	5.9	7.2	8.1	10.3	12.2	17.3	22	24.8	46.1	58.8
100														51.2	65.4

Просмотреть все

Скачать технические характеристики

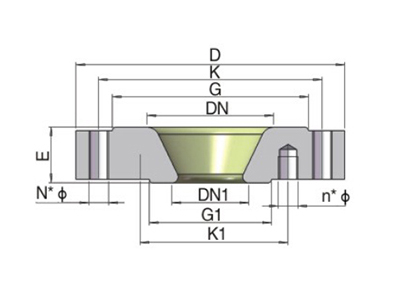

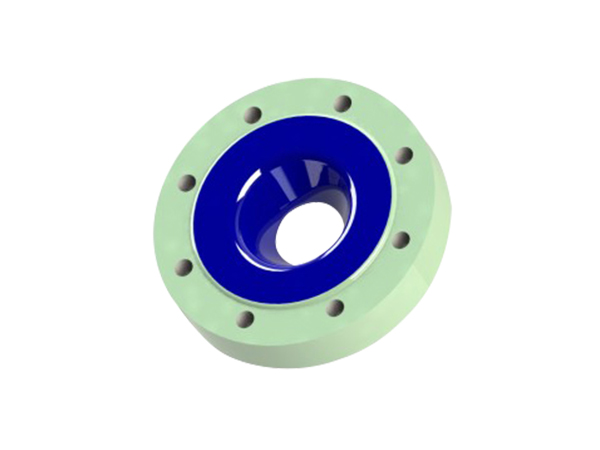

Эмалированные переходные фланцы (PN10)

DN	DN1	A	E	G	DN SIDE		DN SIDE
					K	N-φ	H
25	15	115	35	68	85	4*M12	18
	20						18
32	25	140	35	78	100	4*M12	18
40	25	150	35	88	110	4*M12	18
	32						18
50	25	165	35	102	125	4*M12	18
	32						18
	40						18
65	25	185	35	122	145	8*φ18	18
	32					8*M16	18
	40						18
	50						18
80	25	200	35	138	160	8*φ18	16
	32					8*M16	18
	40						18
	50						18
	65						18
100	25	22	45	158	180	8*φ18	18
	32						18
	40						18
	50					8*M16	20
	65						20
	80						20
125	25	250	45	188	210	8*φ18	16
	32						18
	40						18
	50						18
	65						20
	80						20
	100						20
150	25	285	45	214	240	8*φ22	16
	32						18
	40						18
	50						18
	65						18
	80						18
	100					8*M22	24
	125						24
200	25	340	45	295	295	8*φ22
	32
	40
	50
	65
	80
	100
	125					8*M22
	150
250	25	385	45	350	350	12*φ22
	32
	40
	50
	65
	80
	100
	125
	150
	200					12*M22
300	25	445	45	400	400	12*φ22
	32
	40
	50
	65
	80
	100
	125
	150
	200
	250
400	25	565	45	515	515	16*φ27

Просмотреть все

Скачать технические характеристики

По сравнению с трубами и арматурой со стеклянным покрытием, стальные трубы и соединительная арматура с эмалированным покрытием обладают более высокой прочностью и долговечностью, что позволяет избежать любые риски, связанные с осколками разбитого стекла. Кроме того, по сравнению со стальными трубами с футеровочным (облицовочным) покрытием из фторопласта PTFE, в эмалированных трубах не происходит отслоения слоя неметаллического покрытия даже при высокой температуре и в условиях вакуума, поскольку эмалевое покрытие плотно прилегает к металлической поверхности.

Qianqiao является экспертной компанией, специализирующейся на производстве и поставке химического и технологического оборудования, а также эмалированного оборудования. Мы предлагаем широкий ассортимент продукции и услуг для эмалированного оборудования, используемого в химической обработке. В каталоге компании представлены эмалированные трубопроводные системы, химические реакторы, промышленная арматура, теплообменники и иное эмалированное оборудование из стали. Компания Qianqiao имеет более чем 40-летний опыт работы в индустрии стали. Мы гордимся своим опытом в области химической промышленности. Наша команда стремится постоянно удовлетворять потребности клиентов, предъявляемые в широком спектре химических процессов.
