    Эмалированное оборудование для химической переработки

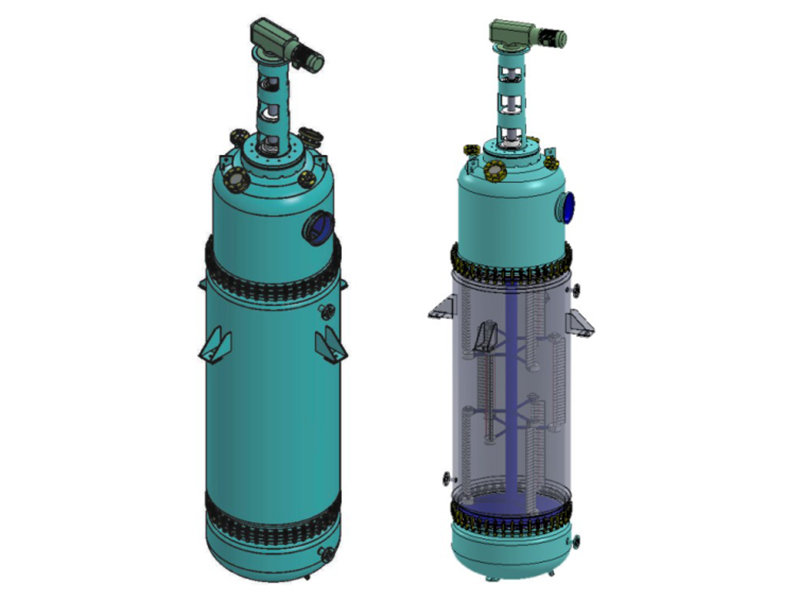

    Эвапоратор с протиранием пленки (WFE) — это тонкопленочный эвапоратор, играющий важную роль в процессах испарения с участием коррозионных веществ. Как опытный производитель антикоррозийного процессного оборудования, мы поставляем эмалированные эвапораторы, специально разработанные для работы с материалами, обладающими характеристиками высокой вязкости, высокой теплочувствительности, склонностью к загрязнению и высокими температурами кипения.

    Для обеспечения оптимальной устойчивости к коррозии все внутренние части эвапоратора, контактирующие с коррозионными жидкостями или газами, покрываются технической эмалью, PTFE или другими неметаллическими материалами, обладающими устойчивостью к коррозии. Использование этих коррозионностойких материалов обеспечивает внутреннюю поверхность эвапоратора с протиранием плёнки эффективной защитой от коррозионных веществ, гарантируя таким образом высокую долговечность и длительный срок службы.

    Расчетное давление
    Емкость: полный вакуум (FV) до 0.25МПа
    Корпус: 0.6МПа

    Стандарт
    HG/T4299-2019

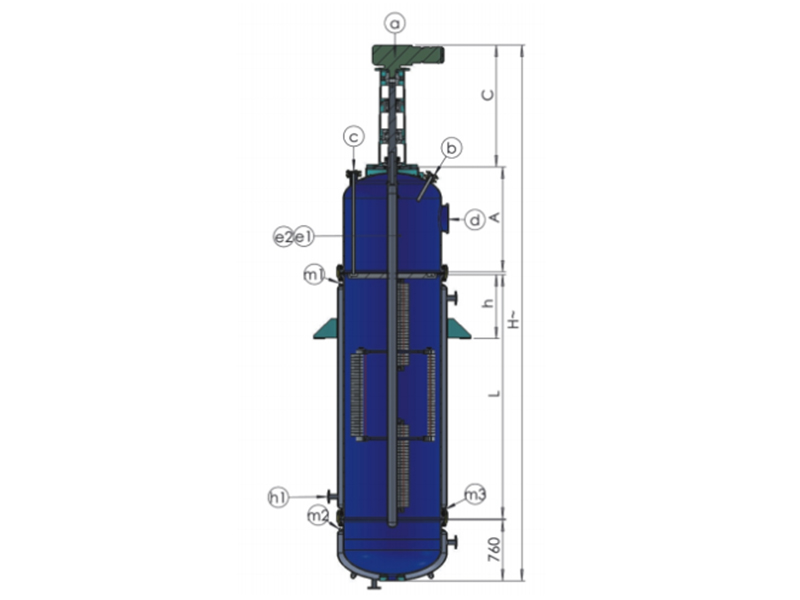

    Xарактеристики эмалированного пленочного испарителя
    Модель 0.25 0.5 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 12.5
    D1 (мм) 219 300 500 600 600 800 900 900 1000 1000 1200 1200 1300
    D2 (мм) 325 400 600 700 700 900 1000 1000 1100 1100 1300 1300 1450
    L (мм) 650 800 900 1350 1850 1830 2010 2370 2460 2750 2600 2900 3200
    S (мм) 385 425 650 845 845 880 905 400 430 430 470 470 470
    B (мм) 185 205 265 545 545 650 675 675 680 680 750 750 750
    C (мм) 900 1155 1225 1380 1380 1550 1665 1665 1740 1740 2000 2100 2200
    H (мм) 2150 2615 3070 4150 4650 4940 5275 5145 5335 5630 5840 6250 6800
    h (мм) 330 350 365 475 475 475 475 650 650 650 660 680 680
    Площадь теплообменная (м~2) 0.31 0.57 1.08 2.16 3.13 4.04 5.11 6.15 7.13 8.17 9.09 10.25 12.9
    Мощность двигателя (кВт) 0.75 1.5 1.5 2.2 3 4 5.5 5.5 5.5 7.5 7.5 7.5 11
    Вес (кг) 245 385 475 1090 1495 1810 2370 2460 2800 3100 4000 4500 4900

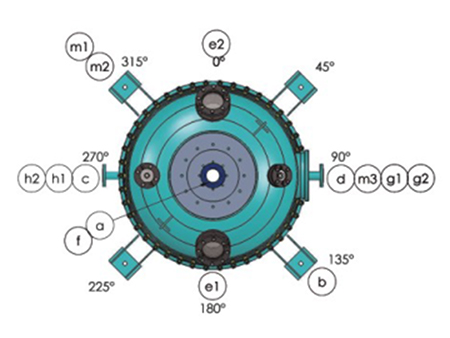

    Tехнические характеристики трубных муфт
    Модель a b c d e1 e2 f g1 g2 h1 h2 m1 m2
    WFE-0.25 50 50 50 50 / / 25 20 / 20 / G1/2" / G1/2"
    WFE-0.5 65 50 65 65 / / 50 25 / 25 / G1/2" / G1/2"
    WFE- 1.0 80 50 100 100 100 100 65 40 / 40 / G1/2" / G1/2"
    WFE-2.0 125 50 50 125 100 100 80 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-3.0 125 50 50 125 100 100 80 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-4.0 125 50 50 150 125 125 80 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-5.0 125 50 50 150 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-6.0 125 50 50 200 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-7.0 125 50 65 200 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-8.0 125 50 65 250 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE-9.0 125 50 65 250 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE- 10 125 50 65 300 125 125 100 50 50 50 50 G1/2" G1/2" G1/2"
    WFE- 12.5 125 50 65 400 125 125 150 100 100 100 100 G1/2" G1/2" G1/2"
