Оборудование для химической переработки с эмалированным покрытием

Эмалированные пластинчатые теплообменники

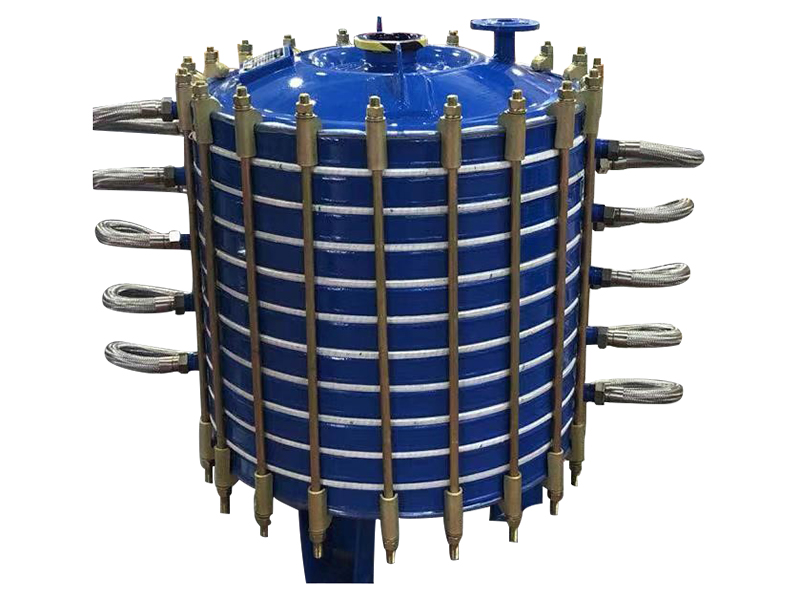

Эмалированный стальной конденсатор — это эффективное антикоррозийное оборудование, созданное для соответствия высоким требованиям процессов охлаждения и конденсации. Он изготавливается с использованием новых форм и проходит сложный процесс сварки, что обеспечивает отличную герметичность и внутреннюю грузоподъёмность без утечек, предлагая простое управление и высокую рабочую эффективность.

Кроме того, эмалированное покрытие пластинчатого конденсатора гарантирует выдающуюся устойчивость к коррозии, делая его способным обрабатывать множество коррозионных веществ во время работы. Будучи опытным производителем эмалированного процессного оборудования, мы используем передовые немецкие технические эмали, чтобы соответствовать строгим требованиям химической переработки. В дополнение к этому, применение технологии холодного напыления гарантирует качество покрытия, эффективно избегая проблем, которые часто возникают при термическом напылении.

В химической, фармацевтической или любой другой промышленной области, этот эмалированный стальной конденсатор способен стать надёжным и эффективным решением для работы в разнообразных коррозионных условиях.

Расчетное давление
Емкость: полный вакуум (FV) до 0.1Мпа
Корпус: ≤0.3МПа

Расчетная температура
200°C

Стандарт
HG/T4298-2019

Отправить запрос

Скачать технические характеристики

Примечание: Материал прокладок типа I – безасбестовая ДВП и волнистые кольца с покрытием из фторопласта PTFE; Тип II – NBR с покрытием из фторопласта PTFE.

• Из-за меньшего раскрытия пор (пересечение на 180°) гидравлическое сопротивление увеличивается, а воздух распределяется неравномерно, что делает его непригодным для использования в условиях высокого вакуума.
• Толстые пластины, которые замедляют поток охлаждающей воды, склонны к образованию накипи и имеют низкую скорость теплообмена.
• Оснащен прокладками толщиной более 20 мм, которые слишком сильно набухают или сжимаются и имеют низкое сопротивление

• Теплообменник с пористыми пластинами изобретен на основе обычного пластинчатого теплообменника, но без упомянутых выше недостатков. Данную модель теплообменника можно использовать для вакуумной дистилляции и в качестве испарительных устройств. Решение проблемы с протечкой.
• Толщина пластин уменьшена для увеличения объема охлаждающей воды. По сравнению с теплообменниками того же размера конструкция с шестью отверстиями выравнивает распределение жидкости, увеличивает скорость теплопередачи более чем на 30% и предотвращает образование накипи.
• Оснащен прокладками толщиной 10 мм, которые не будут слишком сильно набухать и сжиматься, а также обладают более высокой устойчивостью к давлению, подходят для высоковакуумной изоляции.

• Эмалированный теплообменник может работать с агрессивными средами, такими как фтористоводородная кислота, фосген, концентрированная фосфорная кислота (концентрация>30%, температура>150°C, PH>12) и почти со всеми химическими веществами с температурой выше 100°C;
• Теплообмен осуществляется за счет переменной подачи горячего воздуха и холодной воды;
• Компактная конструкция, легкий вес, небольшие размеры;
• Детали эмалированного теплообменника являются заменяемыми, что предотвращает простои, вызванные временем ожидания;
• Эмалированный теплообменник от Qianqiao выдерживает вакуумную нагрузку и устойчив к загрязнениям. Эффективность теплопередачи теплообменника на 30-50% выше, чем у аналогичных эмалированных стальных конденсаторов;
• Наши стеклянные пластинчатые конденсаторы доступны в двух моделях, а именно W-0.6 и W-1. Каждая модель производится с 3 или 6 отверстиями;

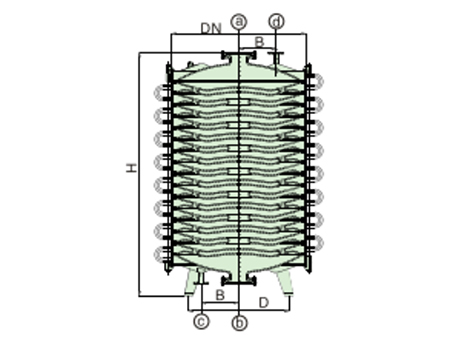

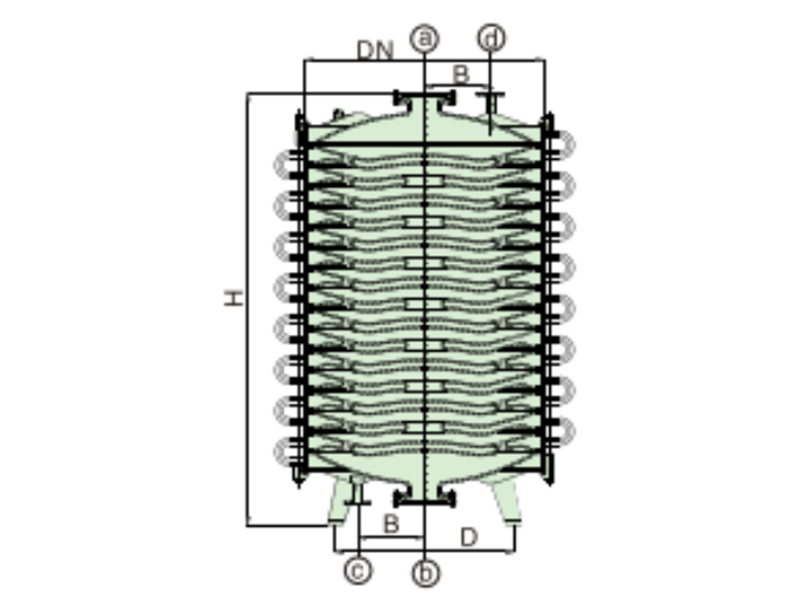

• Части данного эмалированного пластинчатого теплообменника включают в себя днище, крышку и несколько пластин, которые собраны с использованием прокладок, двухсторонних шпилек и гайек. При сборке необходимо соблюдать инструкцию по установке.
• Горячий воздух поступает в конденсатор через входное отверстие в крышке, а жидкий конденсат вытекает через нижнее входное отверстие. Охлаждающая вода поступает через нижнюю трубу и выходит через верхнюю трубу. Поток охлаждающей воды можно регулировать в зависимости от разницы температур воды в перепускном отверстии и температуры конденсатора.
• Охлаждающая вода должна быть нейтрализована до значения pH 6-8. В противном случае на покрытии будет образовываться накипь, которая приведет к отслаиванию эмалированного слоя. Вода должна быть чистой, чтобы избежать осадки примесей.
• Если во время использования произошла утечка, затяните гайки соответствующим образом, но не перетягивая.
• Рекомендуется введение охлаждающей жидкости перед подачей горячего воздуха во время использования, а поток горячего воздуха должен быть остановлен первым после завершения процесса.
• Давление: емкость ≤0.1МПа, корпус ≤0.3 МПа (за дополнительным характеристиками, пожалуйста, обратитесь к нашим специалистам);
• Эмалирование: термический шок 110°C, холодовой шок ≤100°C;
• Все эмалированные теплообменники перед отправкой с завода проходят проверку и строгий контроль качества. Наша компания не несет ответственности за изделия, разобранные самими пользователями. При возникновении проблем и неисправностей, пожалуйста, сообщите нам. Мы направим технических специалистов на место заказчика для их решения.
